কেন ছাঁচের বেস এবং স্ট্যান্ডার্ড অংশগুলি ছাঁচের জীবন নির্ধারণ করে?

একটি ছাঁচের জীবনকাল প্রায়শই গহ্বরের উপাদান এবং যন্ত্রের নির্ভুলতা দ্বারা বিচার করা হয়। কিন্তু যেটি আসলেই নির্ধারণ করে যে একটি ছাঁচ নির্ভরযোগ্যভাবে এবং অনুমানযোগ্যভাবে তার ডিজাইনের জীবনে পৌঁছাতে পারে কিনা তা হল সেই অংশটির দিকে কেউ মনোযোগ দেয় না—ছাঁচ বেস এবং মান অংশ.

ছাঁচের ভিত্তি হল কঙ্কাল। প্রমিত অংশ জয়েন্টগুলোতে হয়. যদি কঙ্কালটি মিসলাইন করা হয় এবং জয়েন্টগুলি আলগা হয়, এমনকি সেরা গহ্বরটিও স্থায়ী হবে না।

ছাঁচের ভিত্তি: সবকিছুর জন্য ভিত্তি

ছাঁচ ভিত্তি সমগ্র ছাঁচ জন্য বাহক. এটি সমস্ত কার্যকরী উপাদান-গহ্বর, কোর, ইজেকশন সিস্টেম, কুলিং সিস্টেম এবং গেটিং সিস্টেম-কে একটি সুনির্দিষ্ট কাঠামোর মধ্যে সংহত করে, যাতে তারা প্রতিটি খোলা এবং বন্ধ চক্রের সাথে একই অবস্থানে ফিরে আসে।

একটি স্ট্যান্ডার্ড ছাঁচ ভিত্তি মূল উপাদান

এই প্লেটগুলি স্ট্যাক করা হয়, স্ক্রু দিয়ে লক করা হয় এবং প্রতিটি চক্রে অবস্থানের পুনরাবৃত্তিযোগ্যতা নিশ্চিত করতে গাইড পিন এবং বুশিংয়ের উপর নির্ভর করে।

একটি ছাঁচ বেস জন্য দুটি মূল কর্মক্ষমতা প্রয়োজনীয়তা

দৃঢ়তা প্রথমে আসে। ইনজেকশনের চাপ প্রতি বর্গ সেন্টিমিটারে শত শত কিলোগ্রামে পৌঁছাতে পারে। যদি ছাঁচের ভিত্তির দৃঢ়তার অভাব থাকে, তবে এটি উচ্চ চাপে বিকৃত হবে- বিভাজন লাইনটি খোলে, ফ্ল্যাশ প্রদর্শিত হয়; মূল স্থানান্তর, দেয়ালের বেধ অসম হয়ে যায়; ইজেক্টর পিন বাঁধা, এবং সমগ্র ছাঁচ disassembled করা আবশ্যক.

যথার্থতা দ্বিতীয়। গাইড পিন এবং বুশিংয়ের মধ্যে ফিট ক্লিয়ারেন্স, সেইসাথে প্রতিটি প্লেটের সমতলতা এবং চৌকোত্ব, সরাসরি নির্ধারণ করে যে ছাঁচটি মসৃণভাবে খোলে এবং বন্ধ হয় কিনা এবং পণ্যের মাত্রা স্থিতিশীল থাকে কিনা।

 স্ট্যান্ডার্ড পার্টস: সবচেয়ে সস্তা উপাদান যা প্রায়শই ব্যর্থ হয়

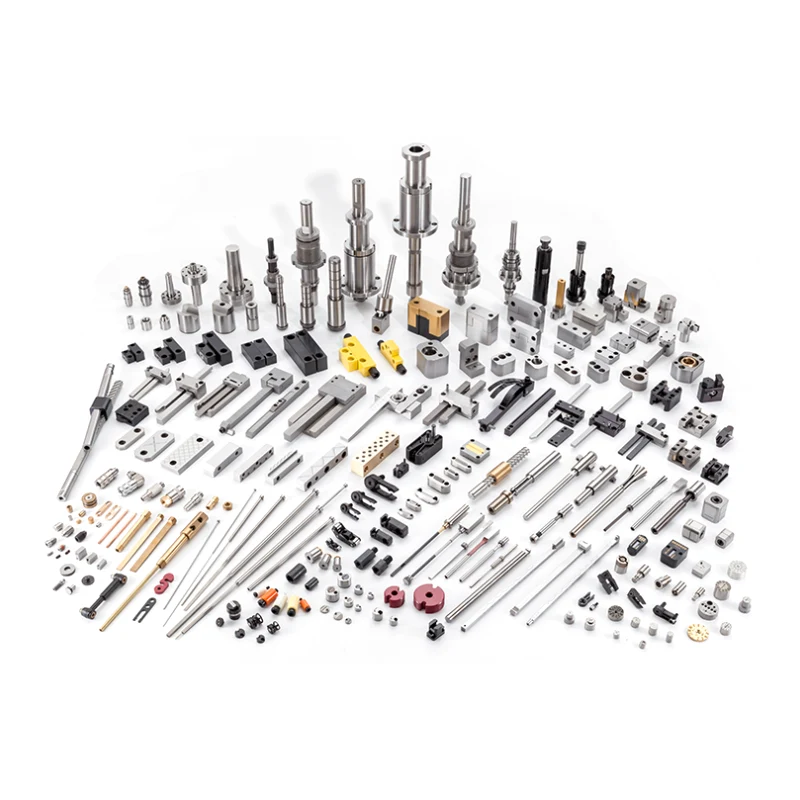

স্ট্যান্ডার্ড অংশগুলি হল একটি ছাঁচে সমস্ত অ-গহ্বর, অ-কোর বিনিময়যোগ্য উপাদান। গাইড পিন, বুশিং, ইজেক্টর পিন, স্প্রিংস, সিল, লোকেটিং রিং, লকিং ব্লক—এগুলি সবই গণনা করে।

এগুলি দেখতে সাধারণ, এগুলি কিনতে সস্তা, তবে সমস্ত ছাঁচের ব্যর্থতার অর্ধেকেরও বেশি এই উপাদানগুলিতে ফিরে আসে।

1. গাইড পিন এবং বুশিং

নির্দেশিকা সিস্টেম প্রতিটি বন্ধের সাথে চলমান এবং স্থির অর্ধেকগুলির সুনির্দিষ্ট প্রান্তিককরণ নিশ্চিত করে। বেশিরভাগ ছাঁচ ব্যর্থতা নির্দেশিকা নির্ভুলতা হারানোর সাথে শুরু হয়।

উপাদান: SUJ2 বিয়ারিং স্টিল বা SKD11 টুল স্টিল, HRC 58-62-এ উচ্চ-ফ্রিকোয়েন্সি ইন্ডাকশন হার্ডনিং সহ, রা 0.2-0.4 সারফেস ফিনিশে নির্ভুলতা নাকাল।

ফিট ক্লিয়ারেন্স: ছাঁচের আকারের উপর নির্ভর করে সাধারণত 0.02-0.05 মিমি। খুব বড়, এবং কোর এবং গহ্বর misalign. খুব ছোট, এবং খোলার এবং বন্ধ করার প্রতিরোধ ক্ষমতা বৃদ্ধি পায়, যার ফলে গ্যালিং হয়।

ব্যর্থতার মোড:

• অপর্যাপ্ত তৈলাক্তকরণ বা অসম লোডিংয়ের কারণে পিনের উপর গলদ →

• জীর্ণ বুশিং → পরিচর্যা জীবনের শেষ; তাদের প্রতিস্থাপন করুন

• বাঁকানো পিন → ইনজেকশন মেশিন থেকে ভারসাম্যহীন ইজেকশন বা মিসলাইনড ক্ল্যাম্পিং ফোর্সের কারণে

2. ইজেক্টর পিন, হাতা, এবং পুশ রড

ইজেকশন সিস্টেমটি সর্বোচ্চ সাইক্লিং ফ্রিকোয়েন্সি এবং ছাঁচের যেকোনো অংশের সবচেয়ে জটিল লোডিং দেখে।

ইজেক্টর পিন: SKH51 হাই-স্পিড স্টিল বা SKD61 হট-ওয়ার্ক টুল স্টিল দিয়ে তৈরি, শক্ত টিপস সহ। গাইড গর্তের সাথে ফিট ক্লিয়ারেন্স 0.015-0.025 মিমি হওয়া উচিত। খুব টাইট, এবং পিন binds. খুব ঢিলেঢালা, এবং ইজেকশন পয়েন্টে ফ্ল্যাশ দেখা যায়।

ইজেক্টর পিন ভাঙ্গার দুটি প্রধান কারণ: ইজেকশন ফোর্স ডিমোল্ডিং রেজিস্ট্যান্স সেন্টার থেকে অফ-সেন্টার হয়, অথবা পিন রিটার্নের সময় প্রভাবিত হয়।

স্প্রিংস: ইজেক্টর প্লেট ফেরত দেওয়ার জন্য দায়ী। সবচেয়ে উপেক্ষিত সমস্যা হল বসন্ত ক্লান্তি। হাজার হাজার কম্প্রেশনের পরে, বিনামূল্যের উচ্চতা ছোট হয়ে যায়। ইজেক্টর প্লেট সম্পূর্ণরূপে ফিরে আসতে ব্যর্থ হয়, এবং ইজেক্টর পিনগুলি পরবর্তী বন্ধের সময় স্থির অর্ধেক আঘাত করে।

পরীক্ষা পদ্ধতি: প্রতি 100,000 চক্রে বসন্ত মুক্ত উচ্চতা পরিদর্শন করুন। এটি মূল উচ্চতার 90% নীচে নেমে গেলে প্রতিস্থাপন করুন।

3. সীল এবং বিভ্রান্তিকর

কুলিং সিস্টেম জল ফুটো দোকান মেঝে সবচেয়ে সাধারণ হঠাৎ ব্যর্থতা.

সিল (ও-রিং): উচ্চ-তাপমাত্রার সিলিকন রাবার বা ফ্লুরোরাবার দিয়ে তৈরি, উপরের তাপমাত্রা যথাক্রমে 200°C এবং 260°C। উচ্চ-তাপমাত্রা বার্ধক্য, শক্ত হয়ে যাওয়া বা কম্প্রেশন সেটের কারণে ব্যর্থতা ঘটে। প্রতি 500,000 চক্র বা বার্ষিক প্রতিস্থাপন করুন, যেটি প্রথমে আসে।

বাফেলস: স্থানীয় শীতল করার জন্য জল প্রবাহের দিকটি পুনঃনির্দেশ করুন। সবচেয়ে সাধারণ ব্যর্থতা হল স্কেল ব্লকেজ-বিশেষ করে কঠিন জলযুক্ত এলাকায় গুরুতর। নরম জল ব্যবহার করুন বা অ্যান্টি-জারা এবং অ্যান্টি-স্কেল অ্যাডিটিভ যোগ করুন।

4. রিং এবং লকিং ব্লক সনাক্তকরণ

লোকেটিং রিং: ইনজেকশন মেশিনের অগ্রভাগের সাথে কেন্দ্র করে উপরের ক্ল্যাম্পিং প্লেটে মাউন্ট করা হয়েছে। একটি ভুল নির্বাচন অগ্রভাগ এবং স্প্রু বুশিংয়ের মধ্যে উদ্বেগ সৃষ্টি করে - সর্বোত্তমভাবে, উপাদান ফুটো হয়; সবচেয়ে খারাপভাবে, স্প্রু বুশিং এবং অগ্রভাগ উভয়ই ক্ষতিগ্রস্ত হয়।

লকিং ব্লক: স্লাইড (সাইড-কোর) লকিংয়ের জন্য ব্যবহৃত হয়। যখন পরা হয়, লকিং ফোর্স অপর্যাপ্ত হয়, এবং স্লাইডটি ইনজেকশনের চাপে পিছনের দিকে সরে যায়, যার ফলে পণ্যটির পাশে ফ্ল্যাশ হয়। ইন্ডেন্টেশন বা পরিধানের জন্য নিয়মিতভাবে লকিং পৃষ্ঠতল পরিদর্শন করুন। সমস্যা সমাধানের আগে ফ্ল্যাশ উপস্থিত হওয়ার জন্য অপেক্ষা করবেন না।

কেন স্ট্যান্ডার্ড অংশগুলি প্রায়শই ব্যর্থ হয়

স্ট্যান্ডার্ড অংশগুলি একটি ছাঁচে সবচেয়ে সহজে প্রমিত, সস্তা এবং কম লক্ষণীয় উপাদান।

এবং সুনির্দিষ্টভাবে কারণ তারা সস্তা এবং অলক্ষিত, তারা সবচেয়ে ঘন ঘন অবহেলিত হয়:

• গাইড পিন শুকিয়ে যায়—কেউ চেক করে না

• স্প্রিংস ব্যবহার করা হয় যতক্ষণ না তারা স্ন্যাপ হয়

• ও-রিং লিক, এবং কেউ তাদের চারপাশে টেপ আবৃত এবং দৌড়াতে থাকে

• ইজেক্টর পিনগুলি সামান্য বাঁকানো, কিন্তু "তারা এখনও কাজ করে"

এই সমস্ত "এটি এখনও কাজ করে" সিদ্ধান্তগুলির ক্রমবর্ধমান ফলাফল: কয়েক ডলার মূল্যের একটি স্প্রিং ভেঙ্গে যায়, ইজেক্টর প্লেট জ্যাম হয়, পুরো ছাঁচটি মেরামতের জন্য মেশিন থেকে টেনে নেওয়া হয়, কয়েক ঘন্টার উত্পাদন ক্ষমতা নষ্ট হয়ে যায় এবং হাজার হাজার ডলার রক্ষণাবেক্ষণের খরচ জমা হয়।

নির্বাচনের নীতি

ছাঁচ বেস নির্বাচন

স্ট্যান্ডার্ড অংশ নির্বাচন

রক্ষণাবেক্ষণ: কোন প্রযুক্তিগত জটিলতা, শুধুমাত্র সঞ্চালন শৃঙ্খলা

ছাঁচ বেস এবং মান অংশ রক্ষণাবেক্ষণ জটিল নয়. এর জন্য যা প্রয়োজন তা হল ফ্রিকোয়েন্সি এবং শৃঙ্খলা।

ফল্ট নির্ণয় দ্রুত রেফারেন্স

দছাঁচ বেস এবং মান অংশপণ্যটি দেখতে কতটা সুন্দর তা নির্ধারণ করবেন না - এটি গহ্বরের কাজ। তারা শুধুমাত্র একটি জিনিস নির্ধারণ করে: ছাঁচটি তার অভিপ্রেত জীবনের উপর নির্ভরযোগ্যভাবে এবং ধারাবাহিকভাবে অংশ তৈরি করতে পারে কিনা।

একটি মিসলাইনড কঙ্কাল শক্তি প্রেরণ করতে পারে না, পেশী যতই শক্তিশালী হোক না কেন। একটি শক্ত জয়েন্ট নড়াচড়া করতে পারে না, অঙ্গ যতই সক্ষম হোক না কেন।

একটি ছাঁচের ভিত্তি নির্বাচন করার সময়, দৃঢ়তাকে প্রাধান্য দিন হালকাতা, মূল্যের চেয়ে নির্ভুলতা। স্ট্যান্ডার্ড অংশ ক্রয় করার সময়, ব্র্যান্ডের সবচেয়ে ব্যয়বহুল হতে হবে না, কিন্তু নির্দিষ্টকরণ সঠিক হতে হবে। প্রতিদিনের রক্ষণাবেক্ষণে, সময়সূচীতে স্প্রিংগুলি প্রতিস্থাপন করুন, গাইড পিনগুলিকে নিয়মিত লুব্রিকেট করুন এবং জীবনের শেষ পর্যায়ে পৌঁছে গেলে সিলগুলি পরিবর্তন করুন। এই কাজগুলির জন্য কোনও প্রযুক্তিগত দক্ষতার প্রয়োজন হয় না - শুধুমাত্র একটি চেকলিস্ট এবং এটি অনুসরণ করার শৃঙ্খলা।
